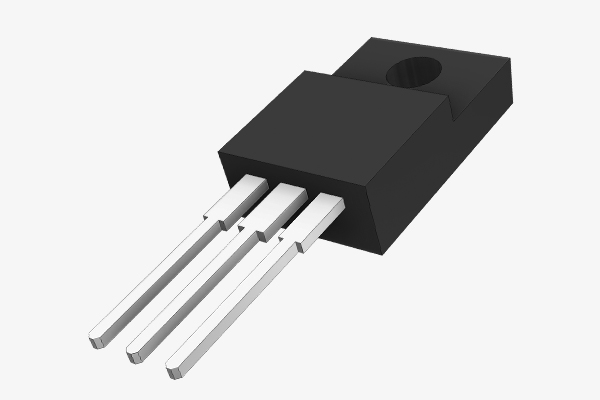

肖特基二極管分成有導線和表層安裝（貼片式）二種封裝類型。選用有導線式封裝的肖特基二極管一般 做為高頻率大電流量整流二極管、續流二極管或維護二極管應用。它有多管式和對管（雙二極管）式二種封裝類型。肖特基對管又有共陰（兩管的負級相接）、共陽（兩管的正級相接）和串連（一隻二極管的正級接另一隻二極管的負級）三種引腳引出來方法。選用表層封裝的肖特基二極管有多管型、雙管形和三管形等多種多樣封裝類型，有A~19種引腳引出來方法。

　　肖特基二極管具備電源開關頻率高和順向壓減少等優勢，但其反方向擊穿場強較為低，大多數不高過60V，最大僅約100V，以至於限定了其運用範疇。像在電源變壓器（SMPS）和功率因素校準（PFC）電源電路中輸出功率電源開關元器件的續流二極管、變電器次級線圈用100V之上的高頻率整流二極管、RCD油壓緩衝器電源電路選用600V～1.2mV的髙速二極管及其PFC變壓用600V二極管等，隻能應用迅速修複外延性二極管（FRED）和超迅速修複二極管（UFRD）。

　　UFRD的反向恢複時間Trr也在20ns之上，壓根不可以考慮像太空站等行業用1MHz～3MHz的SMPS必須。即便是硬電源開關為100kHz的SMPS，因為UFRD的通斷耗損和開關損耗均很大，殼溫很高，要用很大的熱管散熱器，進而使SMPS容積和淨重提升，不符微型化和輕巧化的發展趨向。因而，發展趨勢100V之上的髙壓肖特基二極管，一直是大家科學研究的課題研究和關心的網絡熱點。近些年，肖特基二極管已獲得了開創性的進度，150V和200V的髙壓碳碳複合材料二極管早已發售，應用新材料製做的超出1kV的肖特基二極管也研製，進而為其運用引入了新的活力與魅力。

　　肖特基二極管較大的缺陷是其反方向偏壓較低及反方向泄露電流偏大，像應用矽及金屬材料為原材料的肖特基二極體，其反方向偏壓額定值抗壓最大隻到50V，而反方向漏電流為正溫度特點，非常容易伴隨著溫度上升而急遽增大，操作實務設計方案上特別注意其熱無法控製的隱患。以便防止所述的難題，肖特基二極管具體應用時的反方向偏壓都是比其額定電流小許多 。但是肖特基二極體的技術性也現有了發展，其反方向偏壓的額定電流較大能夠到200V。

　　上述所講解的就是肖特基二極管的封裝方式，希望看完能夠對您有所幫助，如果您想要了解更多關於肖特基二極管的相關信息的話，歡迎在線谘詢客服或是撥打本公司服務熱線（網站右上角）進行谘詢，我們將竭誠為您提供優質的服務！
