前言
說起 USB-PD 協議，全名 USB Power Delivery ，可能對於很多人來說還很陌生，但是目前越來越多的手機已經開始支持這一協議並用來做為設備快速充電的功能。
稍有了解的人可能認為， USB-PD 協議的充電器輸出是以 Type-C 輸出的，這與我們常見的 USB-A 接口輸出不同，但是這並不能單純作為判別是否為支持 USB-PD 協議的充電器，有 Type-C 輸出的，不一定是支持 USB-PD 協議充電器；支持 USB-PD 協議的充電器，一定是 Type-C 輸出的。
PD充電器硬件結構

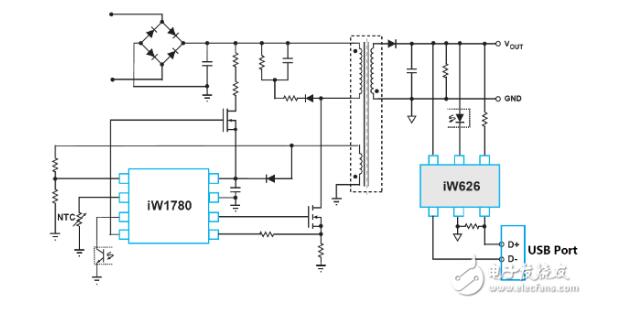

典型的手機充電器的硬件結構（以基於Dialog方案的高通QC2.0快充協議為例）如圖1所示。iW626作為QC2.0協議控製器，經由USB口的D+/D-信號和手機側AP進行供電協商，然後通過光耦控製原邊的AC/DC控製器iW1780完成輸出電壓的調整。
基於PD協議的充電器電路可以維持AC/DC部分不變，隻是將QC協議控製器替換為PD控製器，比如Cypress半導體的CCG2（type-cControllerGeneraTIon2）。CCG2是最早通過USB-IF認證的PD控製器之一，內部包含ARM®Cortex®-M0處理器和完備的PD協議收發器，可以滿足充電器，主機，附件，EMAC線纜等各種支持type-c口的應用，在蘋果，聯想，HP，Dell，小米，樂視等一線品牌客戶都有眾多的量產案例。

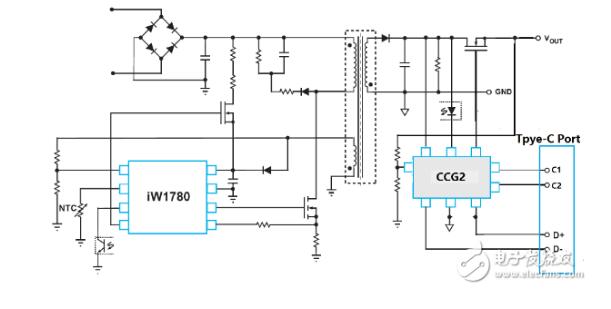

采用CCG2PD控製器和DialogAC/DC控製器的充電器電路簡圖如圖2所示，CCG2通過Type-C口的CC信號和手機AP進行PD協議溝通，然後通過PWM控製光耦將電壓和電流需求反饋到AC/DC進行輸出調節。CCG2會通過采樣VBUS來保證PD協議狀態機的可靠運轉，並且根據PD狀態通過MOSFET控製VBUS的通斷。另外CCG2也可以通過D+/D-支持QC3.0協議，在同一個Type-C口上實現PD和QC的共存（實際工作時兩者不能同時起用，用戶可以定義優先級和使能策略）。PD快充除了可以進行調壓充電，還可以進行電流調節，實現電流精調或者大電流充電甚至直充。CCG2可以使用內部ADC進行電壓電流采樣，進行閉環控製和OVP/OCP/UVP保護。CCG2的保護機製是軟件控製的，因此實時性不夠，可以充當AC/DC控製器保護的輔助或者冗餘。Cypress的第三代PD控製器CCG3在精簡BOM的同時，集成了內部硬件的OCP/OVP等保護機製，提高了ADC精度，提供了最優的大電流直充方案，已經在多個手機客戶開始了評估設計。
PD充電協議是什麽
PD充電協議是USB-IF組織公布的功率傳輸協議，它可以使目前默認最大功率5V/2A的type-c接口提高到100W，同時穀歌宣布androids7.0以上的手機搭載的快充協議必須支持PD協議，意在統一快充市場。
PD協議快充什麽意思

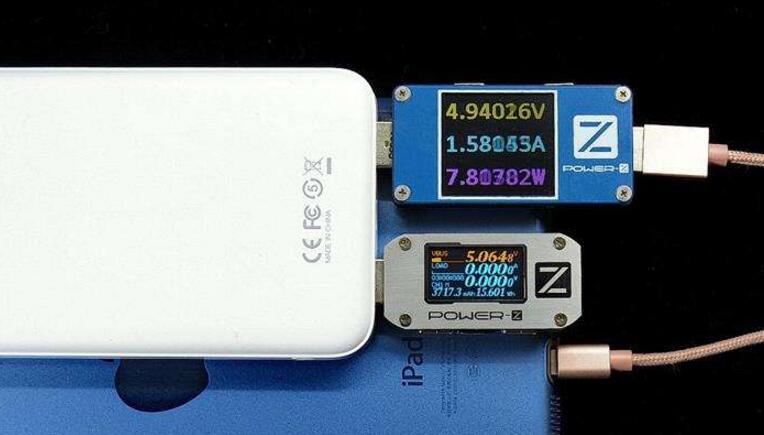

USB-PowerDelivery（USBPD）是目前主流的快充協議之一。是由USB-IF組織製定的一種快速充電規範。。USBPD透過USB電纜和連接器增加電力輸送，擴展USB應用中的電纜總線供電能力。該規範可實現更高的電壓和電流，輸送的功率最高可達100瓦，並可以自由的改變電力的輸送方向。
USBPD和Type-C的關係。經常會有人把USBPD和Type-C放在一起談，甚至就把Type-C充電器叫做PD充電器。USBPD和Type-C其實是兩碼事，USBPD是一種快速充電協議，而Type-C則是一種新的接口規範。Type-C接口默認最大支持5V/3A，但在實現了USBPD協議以後，能夠使輸出功率最大支持到前文提到的100W。所以現在許多實用Type-C接口的設備都會支持USBPD協議。
USBPD的發展前景。USBPD現在已經發展到了USBPD3.0版本。在穀歌的推動下目USBPD已經收編了高通的QC快充協議，並獲得了中國工信部的支持。有望在不久統一目前混亂的快充市場。
PD快充協議優勢
PD是PowerDelivery，關注的是兩個或者多個設備，甚至是一個基於USB接口的智能電網的電能傳輸過程，電能傳輸可以是雙方向的，甚至是組網的，可以具備係統級供電策略。而QC是QuickCharge僅僅關注的是快速充電問題，電能傳輸是單方向的，不具備電能組網能力，不支持除了供電以外的其他功能。
USBPD的通信是將協議層的消息調製成24MHZ的FSK信號並耦合到VBUS上或者從VBUS上獲得FSK信號來實現手機和充電器通信的過程。

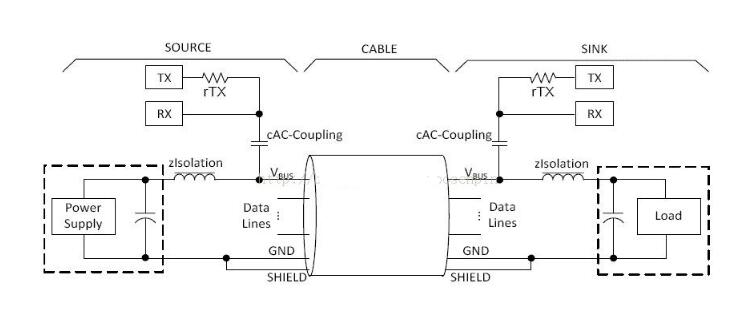

如圖所示，在USB PD通信中，是將24MHz的FSK通過cAC-Coupling耦合電容耦合到VBUS上的直流電平上的，而為了使24MHz的FSK不對PowerSupply或者USBHost的VBUS直流電壓產生影響，在回路中同時添加了zIsolation電感組成的低通濾波器過濾掉FSK信號。
US BPD的原理，以手機和充電器都支持USBPD為例講解如下：
1）USBOTG的PHY監控VBUS電壓，如果有VBUS的5V電壓存在並且檢測到OTGID腳是1K下拉電阻（不是OTGHost模式，OTGHost模式的ID電阻是小於1K的），就說明該電纜是支持USBPD的；
2）USBOTG做正常BCSV1.2規範的充電器探測並且啟動USBPD設備策略管理器，策略管理器監控VBUS的直流電平上是否耦合了FSK信號，並且解碼消息得出是CapabilitiesSource消息，就根據USBPD規範解析該消息得出USBPD充電器所支持的所有電壓和電流列表對；
3）手機根據用戶的配置從CapabilitiesSource消息中選擇一個電壓和電流對，並將電壓和電流對加在Request消息的payload上，然後策略管理器將FSK信號耦合到VBUS直流電平上；
4）充電器解碼FSK信號並發出Accept消息給手機，同時調整PowerSupply的直流電壓和電流輸出；
5）手機收到Accept消息，調整ChargerIC的充電電壓和電流；
6）手機在充電過程中可以動態發送Request消息來請求充電器改變輸出電壓和電流，從而實現快速充電的過程。
