應對大電流場景的“法寶”,維安TOLL MOSFET優勢講解

維安TOLL封裝的功率MOSFET是用於大電流應用場景,最優化的封裝。其產品係列最大電流可達300A以上,主要應用於類似動力BMS、逆變儲能、低速電動車、電動工具、無人機電調、潛航器電機等大電流應用場景。


TOLL 封裝的占位麵積僅為 9.90 mm x 11.68 mm,與 TO-263-7L封裝相比,PCB 麵積可節省 30%。它的外形僅為 2.30 毫米,占用的體積比TO-263-7L封裝小 60%。


除了尺寸更小外,TOLL 封裝還提供比 TO-263-7引線更好的熱性能更低的封裝電感 (2 nH)。其開爾文源配置確保更低的柵極噪聲和開關損耗,與沒有開爾文配置的器件相比,包括開啟損耗 (EON) 降低 60%,確保在具有挑戰性的電源設計中顯著提高能效和功率密度,改善電磁幹擾(EMI) 並更容易進行PCB 設計。


TOLL封裝產品特點:

● 小管腳, 低剖麵

● 超大通流能力

● 超小的寄生電感

● 大的焊接麵積

TOLL封裝產品優勢:

● 高效率和低係統成本

● 更少的並聯數量和冷卻需求

● 高功率密度

● 優秀的EMI性能

● 高可靠性

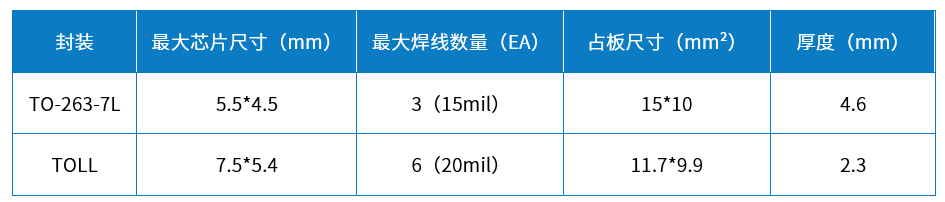

TOLL 與TO-263-7L外觀對比



30% footprint reduction !

50% height reduction !

60% space reduction !

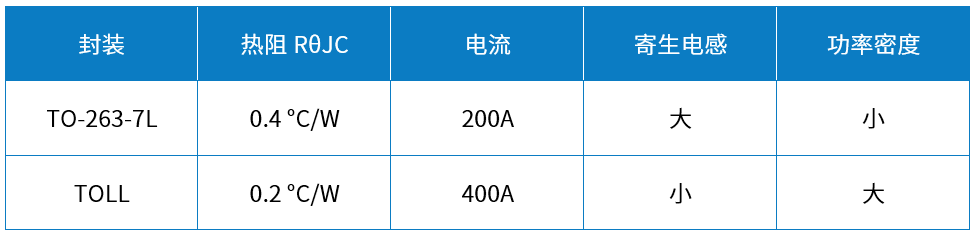

TOLL封裝與TO-263-7L封裝的寄生參數對比

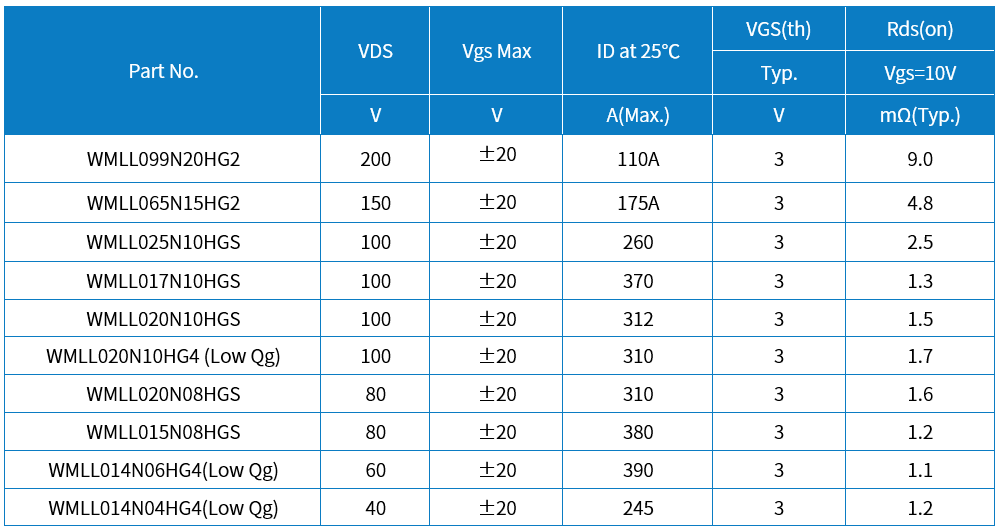

維安TOLL封裝量產產品係列

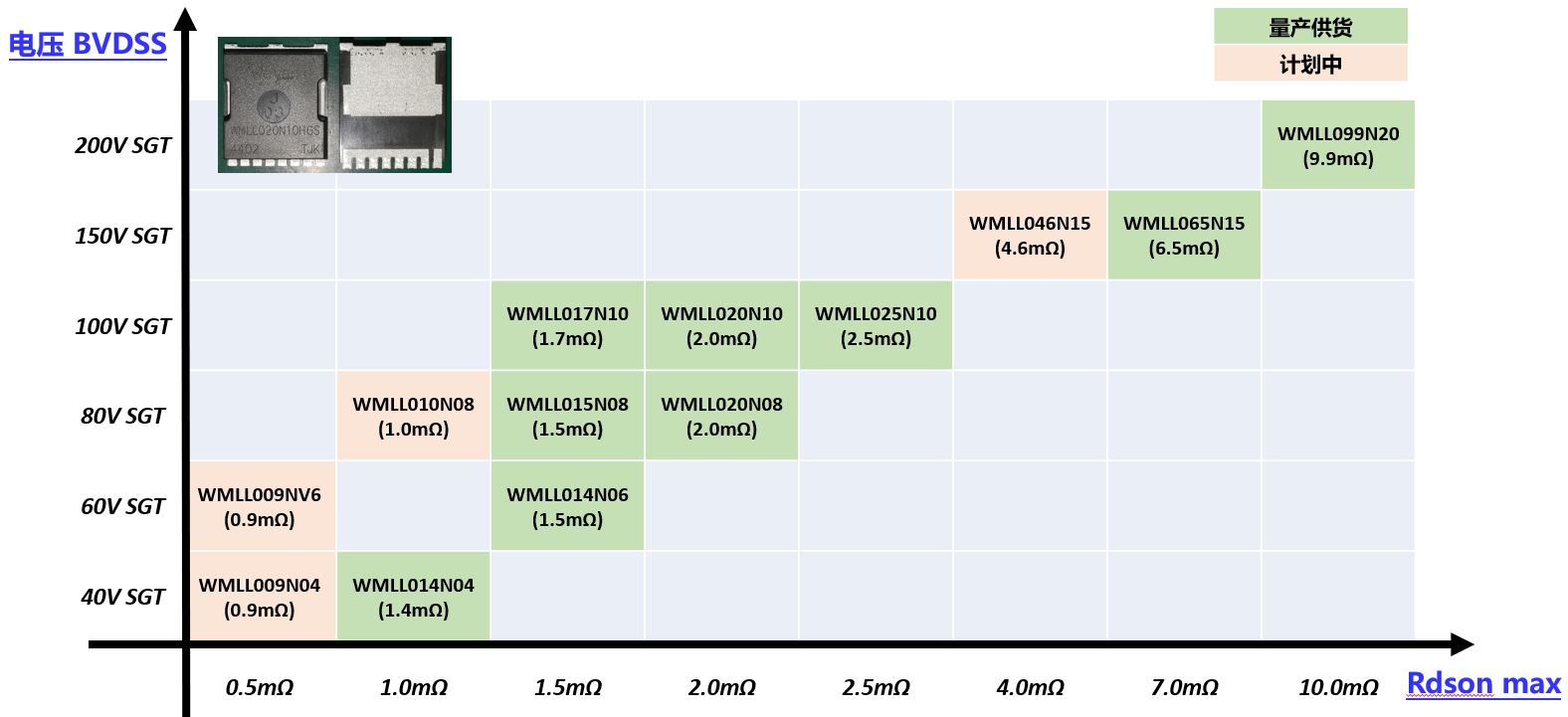

維安TOLL封裝產品規劃



維安TOLL封裝產品的優勢介紹

較高的功率密度

新能源產品(新能源汽車、儲能及配套應用)與大功率電源及電機的快速發展,對產品能效要求進一步提高,MOS管需要承受瞬間高能量通過,並需要在有限的材料物理散熱極限內,達到最高散熱率與最低的熱阻,在這一極限條件下,TOLL封裝超低導通阻抗和寄生電感、以及更出色的EMI表現和熱性能正好滿足這一發展趨勢要求,其次TOLL封裝實際電路設計應用中所需的並聯和散熱部件較少,可以節省PCB空間,從而提高整體可靠性。


較低的溫升

BMS應用中,在承受持續大電流充放電的過程中,MOSFET的溫度表現對於係統的整體效率和溫度至關重要,TOLL封裝產品WMLL020N10HGS(BVdss 100V, Rdson 2mR max),在26℃環境溫度下,通過持續40A過流能力考驗:

通過PCB散熱,溫升僅為61℃;

通過鋁基板散熱,溫升僅為32℃。

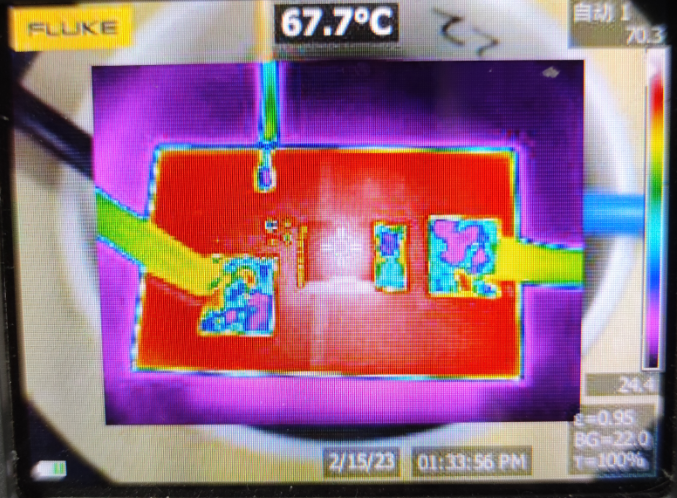

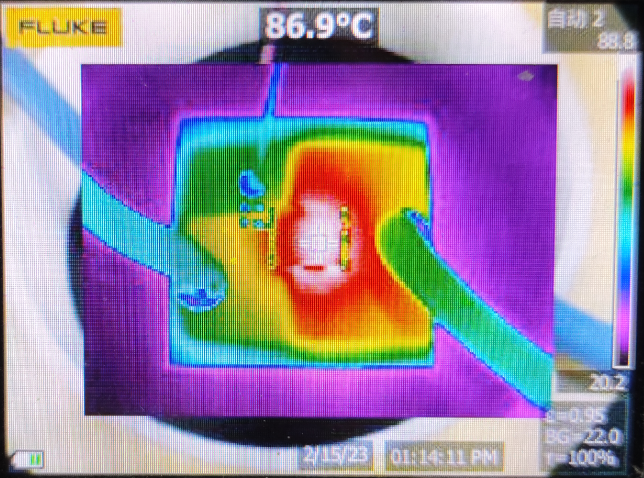

PCB散熱

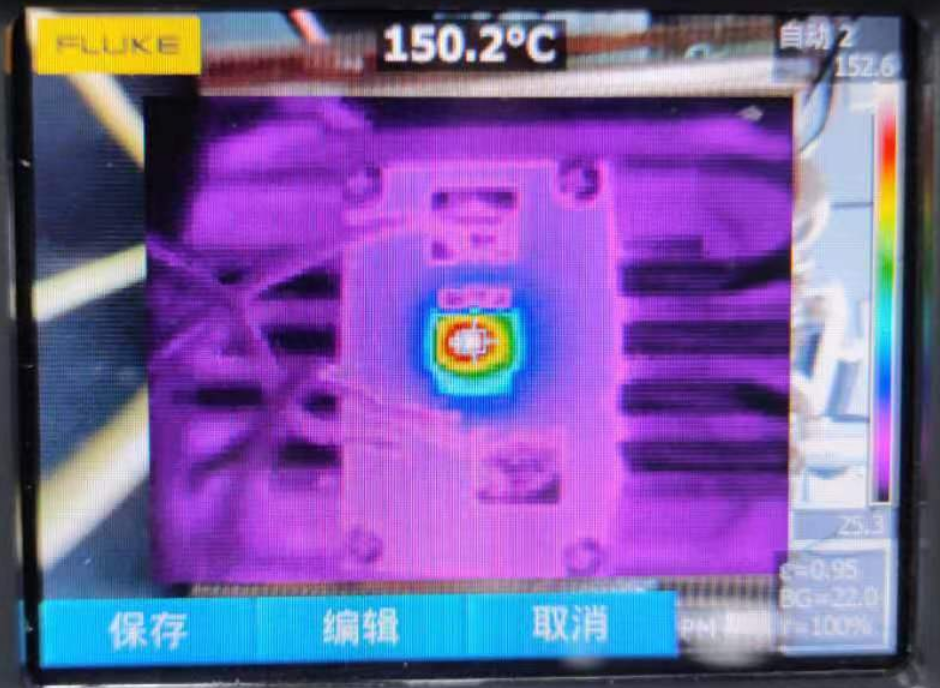

鋁基板散熱


較高的短路耐量

BMS和電機控製的應用中,MOSFET在短路瞬間,會承受短時間幾十uS~幾百mS的大電流衝擊,瞬態功率高達上百KW,實驗室模擬TOLL封裝產品WMLL020N10HGS(BVdss 100V, Rdson 2mR max)在電機高速旋轉中遇到搭接短路時的功率表現。

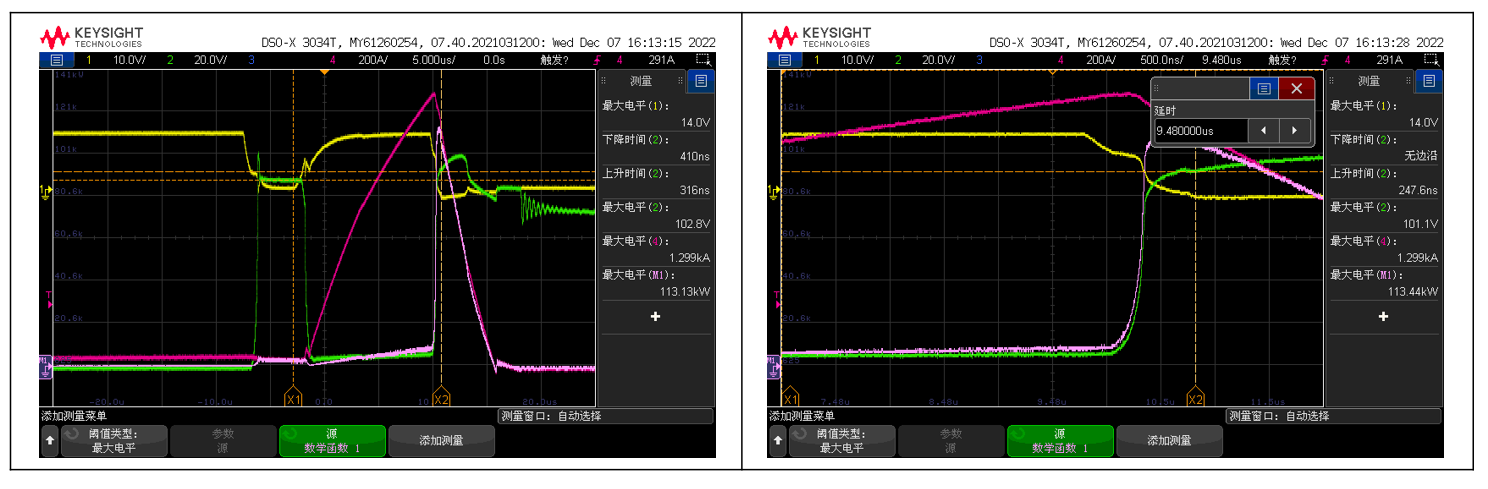

下圖:示波器波形1CH: Vgs 2CH: Vds 4CH: Ids M1:MOS功耗

單體短路,VDD=88V 短路最大電流1550A,最大耗散功率101.5KW。



強壯持續線性工作模式

在線性模式下,MOSFET在飽和狀態或飽和區域中工作,它表現為柵極電壓控製的電流源,與完全導通(或完全增強)的情況相反,MOSFET在線性模式下的漏極-源極阻抗相對較高,因而功耗也比較高。在線性模式下,功率等於漏極電流與漏極-源極電壓的乘積(ID × VDS),兩者數值都比較高,實驗室模擬TOLL封裝產品WMLL020N10HGS(BVdss 100V, Rdson 2mR max)在接近直流操作的長脈衝時間測試MOSFET線性模式魯棒性,產品在線性模式工作條件下的功率能力,均在理論安全工作區 (SOA) 範圍內,防止器件出現任何熱失控。

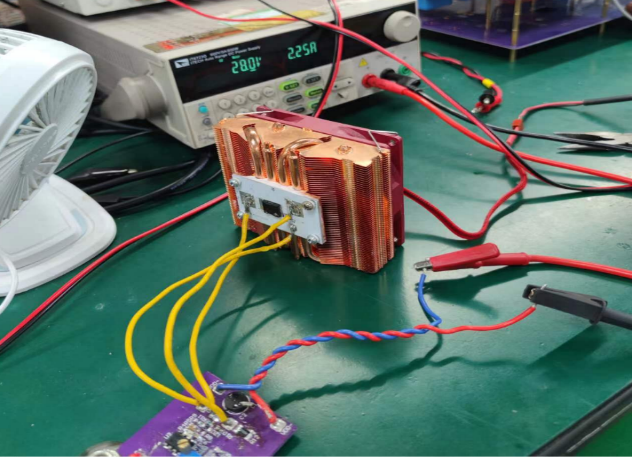

下圖:VDS=28V Ids=2.5A 線性模式70W耗散功率持續工作。




超強的電機重載驅動能力

3000W大功率72V電機係統,對於MOSFET器件帶載能力要求苛刻,實驗室模擬TOLL封裝產品WMLL020N10HGS(BVdss 100V, Rdson 2mR max),6管橋臂MOSFET驅動,上下兩兩交叉導通,導通時一管保持開啟,一管為PWM調製信號,根據PWM占空比的大小來調整輸出電流的大小。

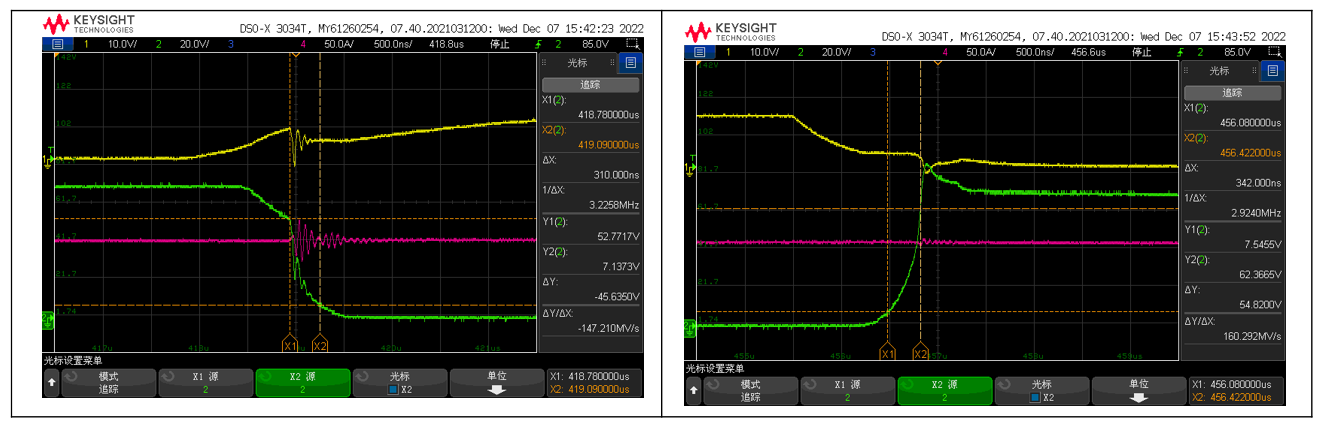

下圖:拉載感性負載,示波器波形1CH:上橋臂Vgs 2CH:上橋臂Vds

六顆MOS拉載72V 42A ,3000W直流無刷電機負載。



下圖:示波器波形1CH: Vgs 2CH: Vds 4CH:Ids M1:MOS功耗;

上橋臂MOS能夠承受103V,1300A瞬時功率衝擊。
